GSM сигнализация OKO-PRO-X

Описание

Многофункциональный GSM-контроллер «PRО-Х» применяется для дистанционного контроля и управления на стационарных объектах (офис, дом, квартира, дача, гараж, склад, киоск и т.п.), выполняя одновременно ряд функций:

• ППКО: охрана автономная, ПЦН;

• системы автоматики: работа по сценарию для управления системами полива, отопления, освещения и др.;

• пассивной защиты: имитация присутствия;

• контроль доступа;

• контроль температуры и другие.

Алгоритмы работы:

В случае возникновения тревоги на объекте устройство выполняет последовательно тревожный звонок и/или SMS-оповещения на телефоны пользователей в зависимости от настроек групп и уведомлений, в случае необходимости включает выход «Сирена» на запрограммированное время. При исчезновении и восстановлении питания 220В и при использовании резервного аккумулятора происходит SMS-оповещения пользователей.

С помощью пользовательских выходов можно осуществлять дистанционное управление, например, автоматикой ворот, электро-замком, бытовыми приборами (обогреватель, насос, роутер и т.п.), используя мобильный телефон (с помощью тоновых команд в режиме голосового соединения, SMS-команд или через мобильное приложение под «Android» или «IOS»). Контроллер поддерживает работу выходов по расписанию до 8 сценариев.

Возможности

До 64 конфигурируемых зон/входов:

• до 16 входов на основной плате, программируемые

• до 32 при использовании модулей расширения с возможностьювыноса

• до 16 беспроводных датчиков и/или брелоков ОКО сиспользованием «TRX-PRO»

• до 8 охранных групп.

• 4 типа охранных шлейфов

• независимые настройки режимов проводных входов: оповещениепри срабатывании/восстановлении, режим «тихий», «круглосуточный», «проходной»,задержка срабатывания


 Три аналоговые входы в 30В
 Вход "Тампер"
 До 80 конфигурируемых выходов:

• до 16 выходов на основной плате, программируемые

• до 32 при использовании модулей расширения

• до 32 радиоканалов с использованием «TRX-PRO»,четырехканальными радио-реле OKO-RF4R, радио- розетки типа Expert, радио сирена

• проводные выходы типа открытый коллектор

• термостатирование

• работа по расписанию

• имитация присутствия

• реакция на срабатывание определенной охранной группы, входаили считывания запрограммированного ключа доступа «Touch Memory»/proximitycards


 Информационный выход "Светодиод"
 Выход "Сирена"
 Интерфейсы:

• RS-485 для подключения клавиатур OKO-KBM и модулей расширения

• 1-wire для контроля доступа, управления выходами исостоянием охраны

• 1-wire для подключения до 8 датчиков температуры DS1820


 Гармонизированное управление выходами:

• до 2 шт клавиатур «OKO-KBМ»

• «Touch Memory» или proximity cards (при использовании считывателя)
• DTMF

• SMS

• мобильные приложения для «Android», «IOS»

• программа «OKO-ONLINE»


 Количество пользователей - 8
 Голосовые оповещения - до 20
 Гармонизированное управления состоянием охраны:

• клавиатурами «OKO-KBМ» (до 2 шт)

• «Touch Memory» 1990 или Proximity карты/брелоки (при использовании считывателя)

• отдельного входа «включения/выключения охраны»

• радио-брелок (при использовании TRX-PRO)

• DTMF-команд

• SMS-команд

• мобильного приложения для «Android», «IOS»

• Отдельные коды доступа для администратора контроллеру,«снятием с охраны под принуждением», постановка/снятие

• оповещение при попытке подбора кода доступа

• «Тихая» постановка в охрану

• Запрет на управление с «чужого номера»

• До 8 пользователей с независимым настройкой по управлению состоянием охраны, кодами, отчетами, оповещениями.

• Оповещение о нарушенной зоне при постановке и/или запрет постановки при постановке.

• Задержка постановки на охрану

• Задержка тревоги


 Оповещение при тревоге: звонки, SMS, мобильные приложения,сервер
 Оповещение при исчезновении и восстановлении 220В
 Оповещение при включении/выключении охраны
 SMS-отчет о состоянии устройства
 Anti-jamming: при обнаружении «глушения» сигнала GSM-контроллер может подавать оповещения короткими сигналами сирены, и передавать событие на сервер. При использовании сервера/Android приложения - контроль связи.
 История: сохранение событий в облачном (cloud) сервисе сбуфером в контроллере до 16 событий, мониторинг (в том числе инженернойинформации) через конфигуратор (USB-соединение, TCP/IP удаленное подключение), Android приложение.
 Функциональный контроллер резервирования питания, который соответствует современным требованиям охранных систем:

• заряд/разряд АКБ

• выбор тока заряда АКБ

• запрет включения без наличия АКБ, запуск подачи питания нажатием кнопки

• индикация заряда АКБ, наличие напряжения на выходе, наличие напряжения на входе

• оповещение о наличии 220В, принадлежность к одной из 8 групп,

• оповещение о состоянии резервного аккумулятора, исчезновение АКБ.


 Проверка баланса SIM-карты через USSD-запрос: автоматическии по запросу
 Основные настройки выполняются клавиатурами «OKO-KBМ» и/или SMS-командами, расширенные - программа-конфигуратор через подключение USB илиотдаленное TCP соединения.
 Обновление ПО: удаленное через GPRS (FOTA) или подключениеUSB (MSD).
 До 24 датчиков измерения температуры:

• до 8 внешних ведущих адресных датчиков температуры DS1820

• до 16 радиодатчиков температуры при использовании «TRX-PRO»

• независимые пороги оповещения и термостатирования.

Инструкция и ПО

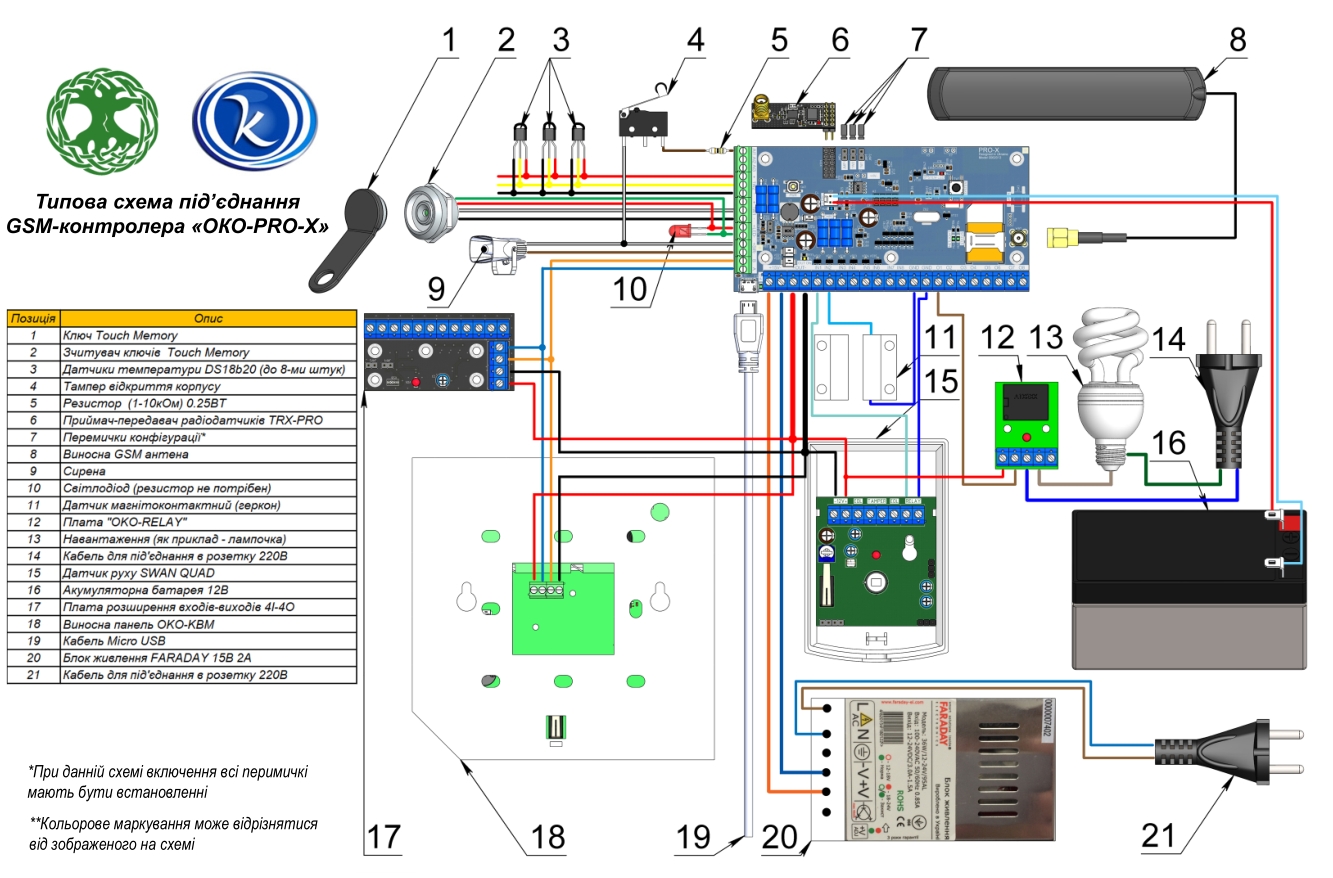

Схема подключения
