При правильному виборі відеокамери в систему відеоспостереження необхідно враховувати безліч нюансів та особливостей кожної моделі. Від них залежить якість та ефективність усього комплексу. Поряд із роздільною здатністю та чутливістю об’єктива важливим критерієм є кут огляду камери, від якого залежить охоплення території та дальність перегляду.

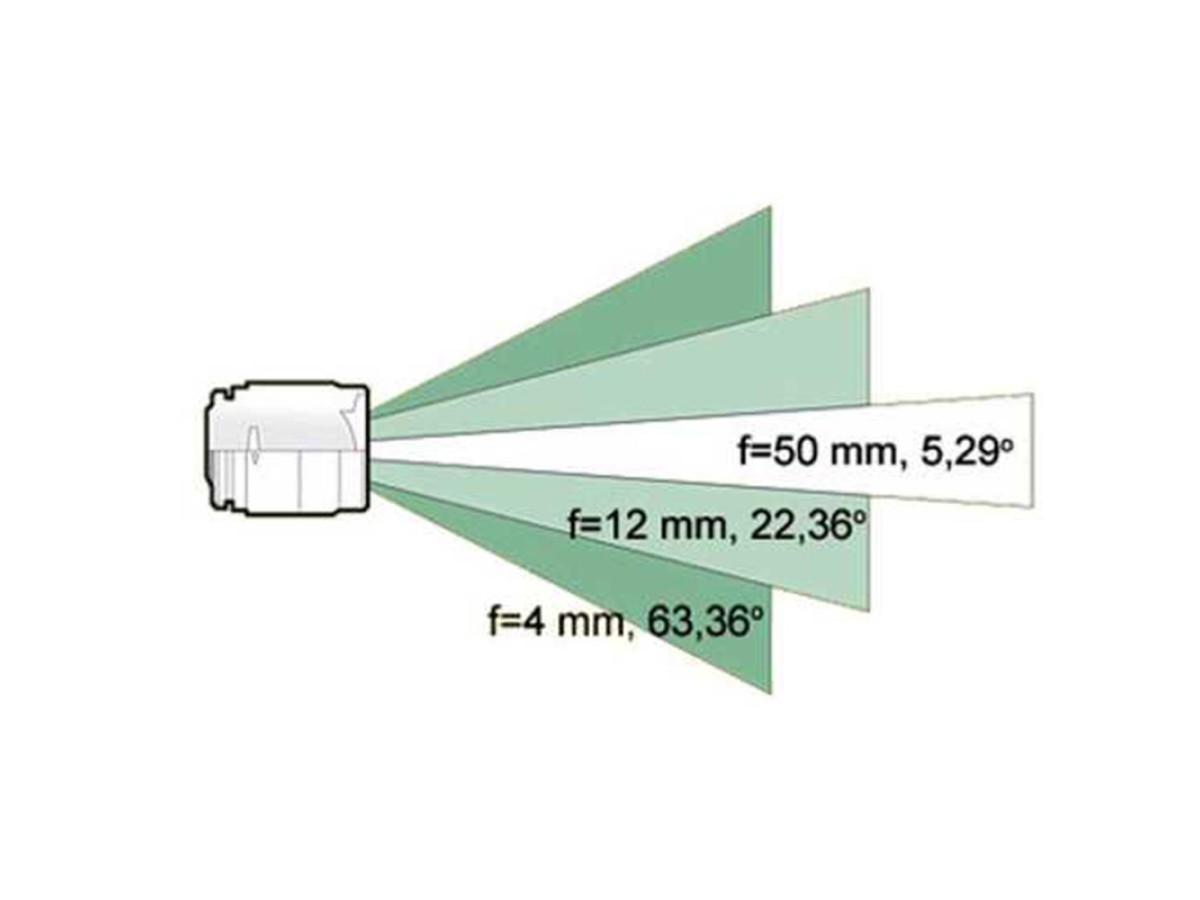

Основні принципи кута огляду відеокамери:
- Чим менша фокусна відстань об’єктива, тим ширший кут огляду.
- Чим більша фокусна відстань, тим менша оглядовість пристрою.
- Чим більший розмір матриці пристрою, тим менший кут огляду і навпаки.
Ці параметри взаємопов’язані. Для правильного розрахунку кута огляду потрібно враховувати вимоги до запису: дальність до об’єкта, розмір території та параметри матриці пристрою. Для точного розрахунку кута огляду застосовується формула:
F = h * S / H або F = v * S / V
h – розмір матриці по горизонталі
S – відстань до об’єкта
H – розмір території по горизонталі
v – розмір матриці по вертикалі
V – розмір території по вертикалі
Якщо об’єкт спостереження повністю потрапляє в поле зору по висоті, фокусна відстань об’єктива розраховується за формулою:
f = v * D / V, де:
- v — висота світлочутливої матриці відеокамери (мм).
- D — відстань до об’єкта спостереження (мм).
- V — висота об’єкта спостереження (мм).
Розміри світлочутливих матриць відеокамер (висота × ширина):
- 1/2.7 дюйма — 4.00 × 5.33 мм
- 1/3 дюйма — 3.60 × 4.80 мм
- 1/4 дюйма — 2.40 × 3.20 мм
Зони деталізації:
- Спостереження — об’єкт займає 25–30% висоти екрана. Видно основні деталі, наприклад одяг.
- Впізнавання — об’єкт займає не менше 50% висоти екрана. Можна визначити, чи з’являвся він раніше.
- Ідентифікація — об’єкт займає не менше 100% висоти екрана. Якість дозволяє встановити особу.
У цій таблиці наведено параметри кутів огляду та зони деталізації для різних матриць і фокусних відстаней.
